投影仪(电视)+机顶盒+音响设备控制项目,因自用于客厅总控,故命名为MediaCenter

提示:强电危险,接线务必注意安全。

0x00 准备

硬件:

继电器模块也可以换成其它普通继电器,使用树莓派GPIO口输出高低电平即可,我采用现成模块,以求稳定可靠。
红外模块也可以直接连接树莓派UART,我采用加装USB转TTL模块,避免浪费唯一一个UART。

软件:

  • Python 3
  • Laravel 5 + Composer
  • Node.js + NPM
  • Vue
  • Laravel Echo Server

0x01 基本思路

  1. 连接 PL2303 和红外模块。
  2. 连接插排,破开火线,连接继电器。无强电经验建议咨询电工,一旦接错轻则短路,重则起火!
  3. 编写 Python 脚本,用于控制继电器。主要为操作GPIO,输出高低电平。源码:resource/relay.py
  4. 编写 Python 脚本,用于控制红外模块。主要为操作串口,根据硬件厂商协议对接即可。源码:resource/infrared.py
  5. 编写 Laravel 控制器、路由,用于调用如上脚本;不要忘记权限问题,需要将运行 php-fpm 的用户添加至 gpio、dialout 用户组,且给予脚本可执行权限。
  6. 使用 Laravel Broadcasting 广播,将脚本执行状态发送到客户端,详解
  7. 编写前端,用于实时展示。
  8. 代码丢到树莓派。

详细源码可参考此仓库

0x02 效果

硬件:

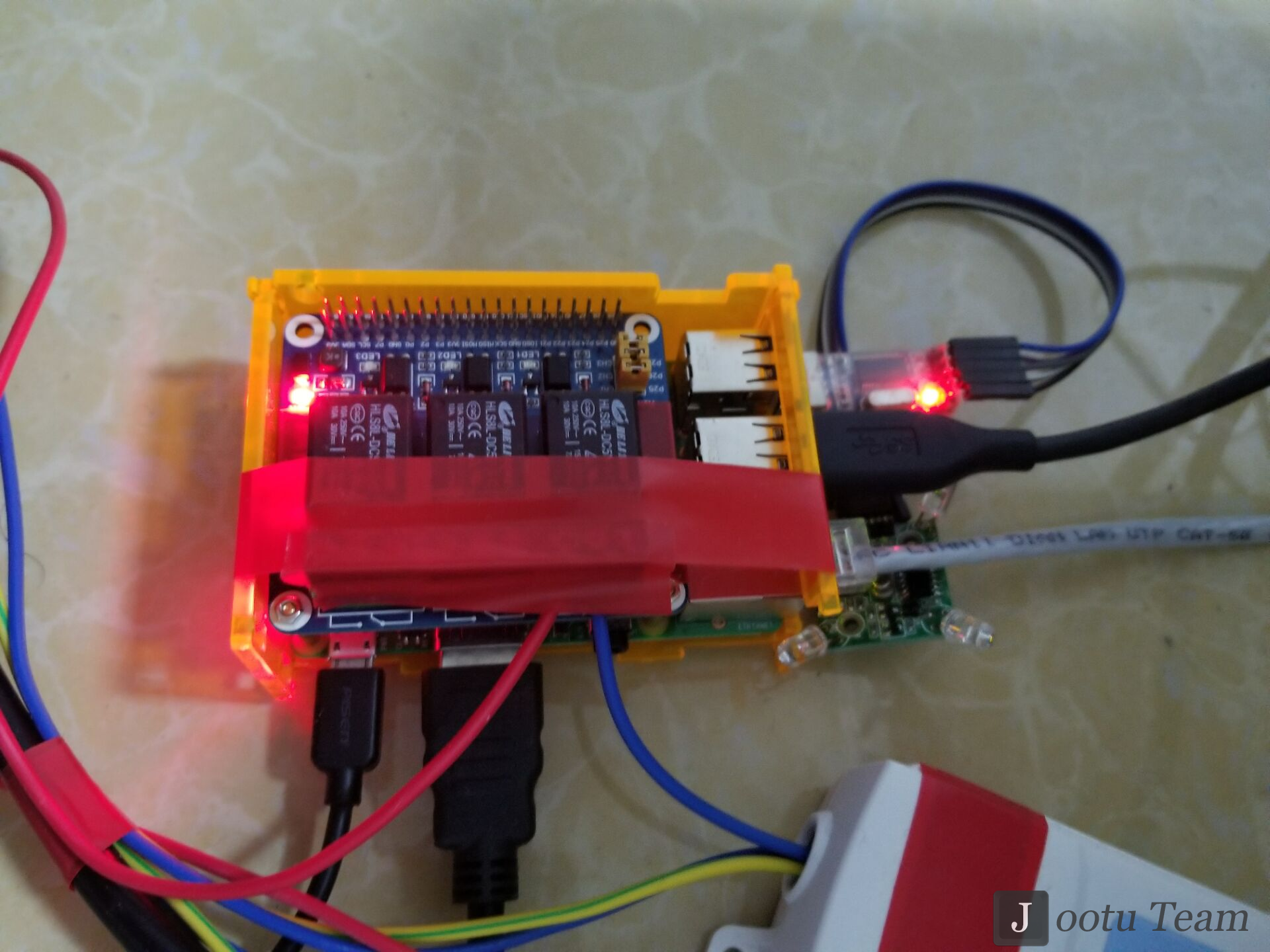

用绝缘胶布贴死继电器模块,避免不小心误触碰。

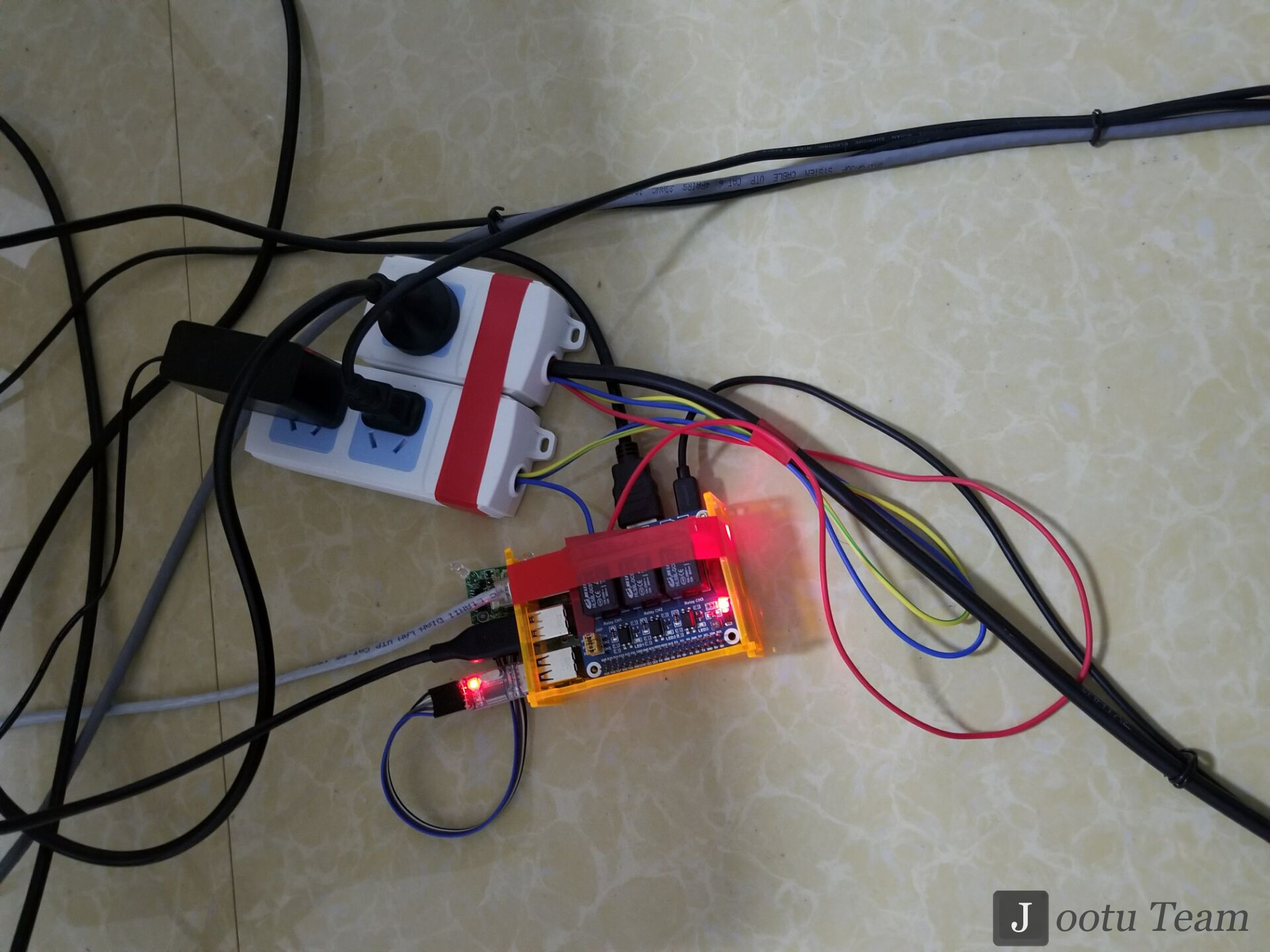

小插座是常电,接投影仪;大插排是走继电器控制,接音响和机顶盒。这里没有把常电线破开,而是直接在常电插座内接出来地火零。

接线稍有点乱,凑合看吧,毕竟不是硬件出身,幸亏小时候跟我爹学的强电基础没忘光/斜眼笑。小插排出来的线缆原本打算长一点,后来又觉得太长… 很尬。

软件:

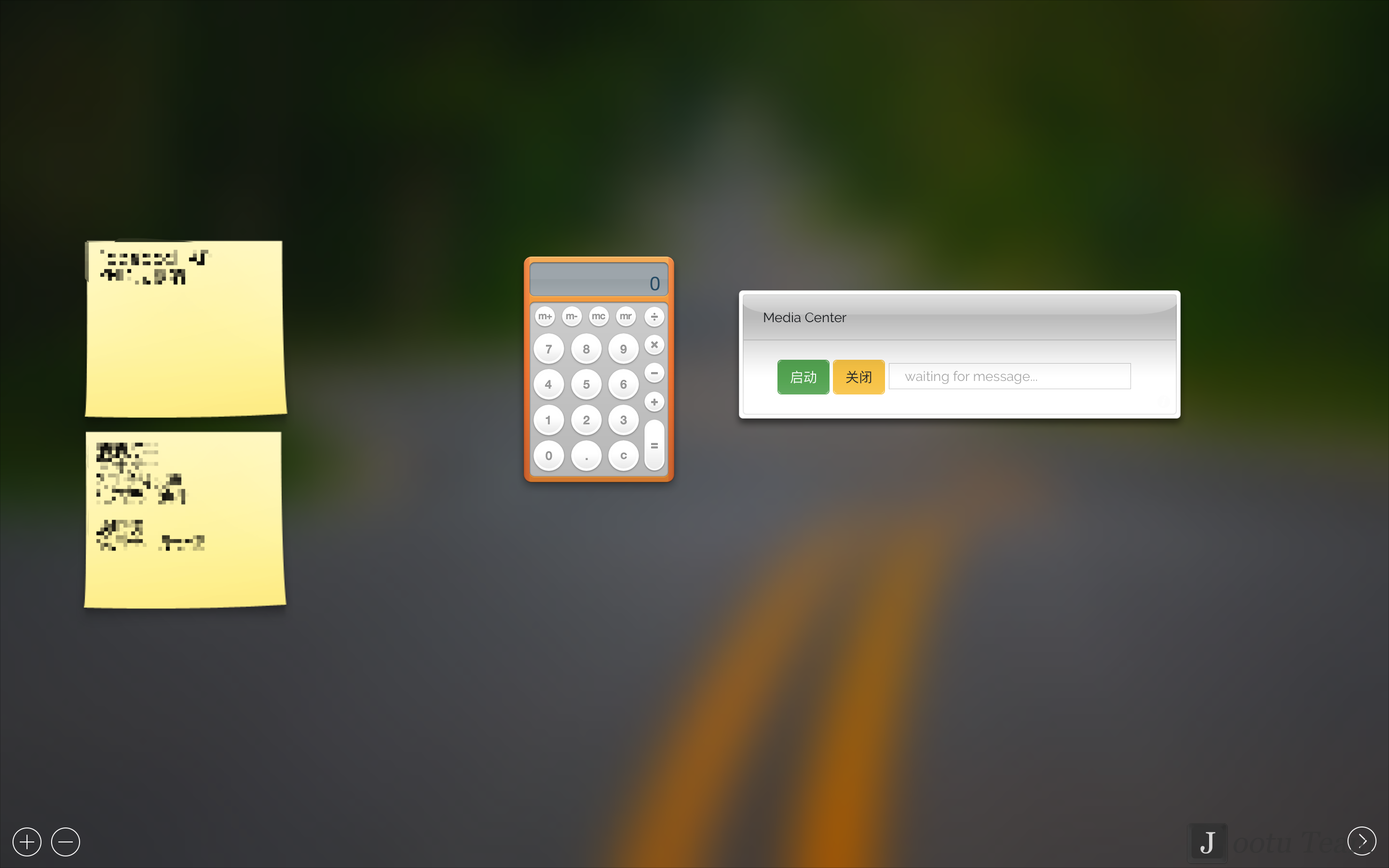

网页直接嵌入 Dashboard。

0x03 感想

最开始思考如何不用满屋找遥控器且优雅地打开电视费了很大时间;主要问题不在于技术如何实现,而在于如何对我这种咸鱼更加简单快捷。打开网页太麻烦,客户端不够“绿色”,APP太复杂,最终发现 Mac Dashboard 居然能丢网页,完美。
